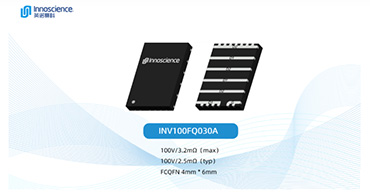

在當今電子設備日益小型化、高性能化的趨勢下，如何提升電源管理效率、降低系統復雜度和成本，成為了行業關注的焦點。英諾賽科推出的雙向氮化鎵 (VGaN) 產品，憑借其獨特的單芯片雙向導通與阻斷功能，顛覆了傳統的MOSFET解決方案，為電源管理領域帶來了革命性的突破。

單芯片替代雙MOS 大幅精簡設計

傳統方案中，實現雙向導通與阻斷功能往往需要兩顆背靠背的MOSFET。而英諾賽科的雙向GaN器件，僅憑單顆即可實現同樣的功能，這極大地簡化了電路設計，減少了元器件的使用數量。以電池管理系統 (BMS) 為例，采用雙向GaN后，原本復雜的雙MOSFET電路可簡化為單芯片方案，不僅降低了物料采購成本，還減少了電路板的占用面積，直接降低了PCB板的成本。同時，簡化的電路設計還減少了測試和調試的工作量，縮短了產品研發周期，從整體上降低了系統的開發和生產成本。

寬禁帶優勢 實現更低損耗與更高效率

氮化鎵 (GaN) 材料本身具有寬禁帶特性，這使得英諾賽科雙向GaN器件擁有比傳統硅基器件更出色的電子遷移率。在導通狀態下，電流傳輸速度更快，導通電阻更低，有效降低了導通損耗。這意味著更少的能量轉化為熱量，從而提升了電源管理的整體效率。此外，更快的開關速度也有助于降低開關損耗，進一步提升效率。

獨特設計 保障系統穩定可靠

雙向GaN器件具備良好的散熱性能，在工作過程中產生的熱量更少。這主要得益于其材料特性以及英諾賽科獨特的芯片設計和制造工藝。較低的熱阻使得熱量能夠快速散發出去，避免了因芯片過熱導致的性能下降和可靠性問題。在高溫環境下，雙向GaN器件的性能衰減更小，能夠保證系統的穩定可靠運行。

助力多領域電源管理升級

英諾賽科雙向GaN器件憑借其獨特的優勢，在眾多領域都展現出巨大的應用潛力。例如，在電池管理系統 (BMS) 中，可用于電池充放電控制，提高充放電效率，延長電池壽命。在電動汽車充電樁中，可用于功率轉換，實現高效的能量傳輸。在服務器電源中，可用于提高電源效率，降低能耗。在工業電源中，可用于提高電源的可靠性和穩定性。

引領電源管理技術發展

英諾賽科雙向GaN器件的推出，是電源管理領域的一項重大創新。它不僅簡化了電路設計，降低了成本，還提高了電源效率和可靠性。隨著氮化鎵技術的不斷發展和成熟，雙向GaN器件將在更多領域得到應用，為電子設備的性能提升和能效優化做出更大的貢獻。英諾賽科也將繼續深耕氮化鎵技術，不斷推出更具創新性的產品，引領電源管理技術的發展。
